Termostatyczna mieszająca grupa pompowa :
System z dwoma układami o różnej temperaturze obliczeniowej (grzejnikowe i podłogowe) wymaga dla układów ogrzewania podłogowego zastosowania zestawów mieszających zwanych też zestawami pompowomieszającymi.
Wielu producentów oferuje gotowe zestawy o kompaktowych rozmiarach umożliwiających instalowanie ich przy rozdzielaczu. Zestawy te jednak nie są takie same. My wprowadzamy do swojej oferty zestaw z czterodrogowym zaworem mieszającym termostatycznym. Powstał nowy produkt, prostszy w montażu i regulacji oraz efektywniejszy w eksploatacji.
Zależnie od miejsca montażu i funkcji, jaką ma spełniać dany zestaw mieszający, wyróżniamy dwa podstawowe ich rodzaje, różniące się między sobą wyposażeniem.
Zestawy mieszające miejscowe obsługujące pętle ogrzewania podłogowego na danej kondygnacji zbudowane są najczęściej z pompy, zaworu z głowicą termostatyczną, odpowietrznika oraz termometru. Montuje się je bezpośrednio przy rozdzielaczu.
Zestawy z kolei przygotowujące wodę centralnie dla całego układu niskotemperaturowego ogrzewania podłogowego (dla obiegów usytuowanych na różnych kondygnacjach) zawierają pompę, zawór mieszający (z możliwością montażu siłownika elektrycznego) dodatkowo armaturę zabezpieczającą w postaci zaworu zwrotnego oraz filtra i montuje się je często za kotłem, w samym pomieszczeniu kotłowni. Oczywiście urządzenia stosowane w obydwu typach zestawów różnią się też wielkością.
W standardowych zestawach mieszających do ogrzewania podłogowego instalowanych przy rozdzielaczach stosowane są zawory termostatyczne we współpracy z głowicą termostatyczną wyposażoną w kapilarę do montażu: w postaci czujnika przylgowego lub w tulei zanurzeniowej. Regulacja temperaturowa i hydrauliczna układu odbywa się za pomocą wcześniej wspomnianego zaworu z głowicą montowanego na zasilaniu rozdzielacza oraz zaworu grzejniko-wego odcinającego na powrocie. Takie jednak rozwiązanie jest czasochłonne w montażu i regulacji całego układu. Nie jest też doskonałe podczas eksploatacji ze względu na dokładność pomiaru i możliwość uszkodzenia poszczególnych elementów.
Więc poszliśmy o krok dalej. Swoje zestawy pompowo-mieszające wyposażyło w nowoczesne czterodrogowe zawory termostatyczne, działające na innej zasadzie niż zawory termostatyczne grzejnikowe z głowicą. Wykorzystano bowiem zasadę termostatycznego zaworu mieszającego stosowanego dotychczas m.in. do układów ciepłej wody użytkowej.
Termostatyczny zawór mieszający reguluje temperaturę czynnika zasilającego pętle ogrzewania podłogowego poprzez zmianę stosunku zmieszania wody z belki powrotnej rozdzielacza (czynnika wpływającego z powrotu instalacji ogrzewania podłogowego) i wody z obiegu kotła. Gorąca woda po zmieszaniu z chłodniejszą kierowana jest do belki zasilającej obiegu podłogowego.
Ten prosty w obsłudze mieszacz utrzymuje stałą, zadaną temperaturę czynnika niezależnie od wahań temperatury wody zasilającej ze źródła ciepła czy wody powracającej z układu ogrzewania podłogowego.

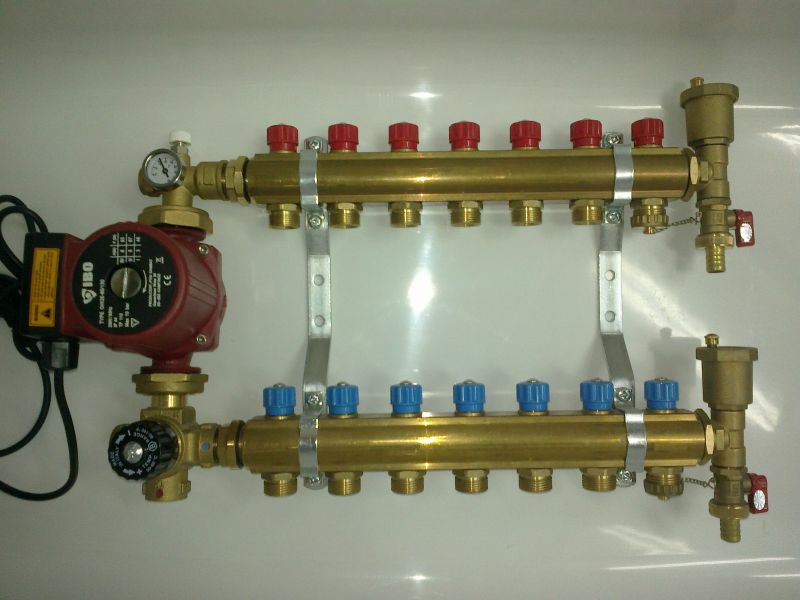

Grupa to zestaw gotowy do montażu. Jego zaletami dzięki zastosowaniu czterodrogowej konstrukcji zaworu są niewielkie rozmiary (w porównaniu z układem zmontowanym z kupowanych osobno elementów) oraz prosty montaż polegający jedynie na podłączeniu go do rozdzielacza belki zasilającej i powrotnej.
Ustawienie parametrów pracy jest niezwykle proste, a zarazem precyzyjne: po zamontowaniu grupy na rozdzielaczu należy odpowietrzyć układ, korzystając zarówno z korka odpowietrzającego przy pompie, jak i z odpowietrznika w zestawie, żądaną zaś temperaturę zasilania układu podłogowego ustawia się ręcznie za pomocą pokrętła termostatycznego zaworu mieszającego, w zakresie regulacji od 30 do 60°C. Omija się tym samym dość skomplikowaną procedurę montażu i regulacji z wykorzystaniem zaworu grzejnikowego i głowicy z kapilarą.
Grupa zawiera:
- zawór termostatyczny mieszający czterodrogowy
- pompę obiegową
- termometr tarczowy
- odpowietrznik ręczny
- Zestaw pompowy można podłączyć do rozdzielacza każdego typu warunkiem jest rozstaw belek, który powinien wynosić 211 mm .
Pompa IBO OHI 25-60/130
dane techniczne:
moc
| 1 bieg 46 W
2 bieg 67 W
3 bieg 93 W
|
| wydajność | 1 bieg 22 l/min
2 bieg 38 l/min
3 bieg 55 l/min |
podnoszenie
| max. 6 m
|
max. temp wody
| 110 °C
|
średnica przyłączy/śrubunek
| 1.1/2'' / 1'' |
