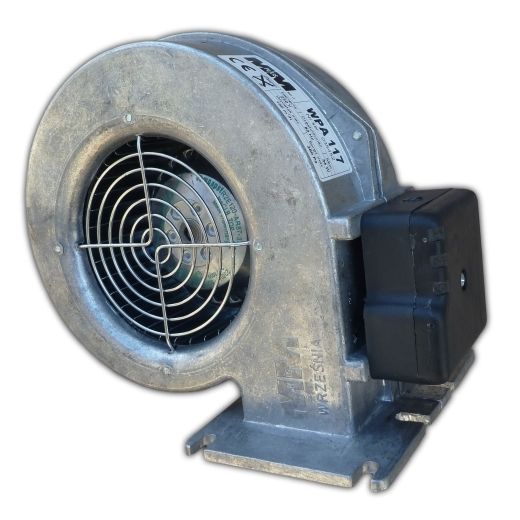

WENTYLATOR PROMIENIOWY
WPA 117 Z KLAPKĄ
Firmy M PLUS M
Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia0oCdo+40oC
Budowa - wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik indukcyjny. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.
Instalacja wentylatora - dzięki zwartej obudowie wentylator może być montowany bezpośrednio na przewodzie wylotowym lub do urządzenia technologicznego przy pomocy kołnierza przyłaczeniowego śrubami M 5 lub M6.
UWAGA! Po zamontowaniu nie może być dostępu do części wirującej wentylatora.
DANE TECHNICZNE | Typ silnika: | R2E 120-AR87-37 | | Spręż max. | 280 Pa | | Wydatek max. | 180 m3/h | | Pręd. obrotowa | 1650 obr/min | | Moc pobierana | 34 W | | | |
Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia 0 do +40 st. C. |
Budowa - wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. | |
Na specjalne zamówienie klienta, każdy nadmuch może być wposażony dodatkowo w:
- kabel przyłączeniowy;
- gniazdo w skrzynce przyłączeniowej;
- regulację prędkości.
| Powierzchnia wymiany ciepła w kotle [mkw] | 3* | 4 | 5 | 6 | 7 | 9 | 12 | 14 | 18 | | Moc znamionowa kotła [kW] | 20 | 27 | 36 | 45 | 56 | 75 | 110 | 150 | 190 | | Powierzchnia ogrzewanych pomieszczeń | 100
÷
120 | 120
÷
180 | 180
÷
240 | 240
÷
300 | 300
÷
380 | 380
÷
600 | 600
÷
900 | 900
÷
1200 | 1200
÷
1500 | | Nadmuchy | WPA 01
WPA 03
WPA 06
WPA 108 | WPA 01
WPA 03
WPA 120 | WPA 120 | WPA 120
G2E 140 | G2E 140
G2E 160 | G2E 140
G2E 160 | G2E 160 | G2E 180 | G2E 180 | * - w małych kotłach zasypowych opalanych węglem i groszkiem oraz małych kotłach retortowych
zaleca się stosowanie wentylatorów o liniowej charakterystyce regulacji i zmniejszonym sprężu
typu: WPA 108, WPA 05, WPA 07, WPA 117.
** - z uwagi na różnice występujące w konstrukcji kotłów powyższe dane są jedynie orientacyjne. | |
