ZASTOSOWANIE:
Zbiorniki ciśnieniowe w połączeniu z pompami hydroforowymi lub głębinowymi tworzą zestawy hydroforowe służące do zasilania w wodę domów jednorodzinnych i domków letniskowych, gospodarstw rolnych i ogrodniczych. Zastosowanie zbiorników ciśnieniowych powoduje stabilizację ciśnienia wody oraz zwiększenie czynnej objętości instalacji wodociągowej. W efekcie rośnie żywotność całej instalacji wodociągowej w tym przede wszystkim pomp. W przypadku zbiorników poziomych pompy hydroforowe i osprzęt mogą być instalowane bezpośrednio na zbiorniku.
Zbiornik przeponowy poziomy 80 l. do zimnej wody pozwala na wykorzystanie go wszędzie tam gdzie jest mniej powierzchni. Zbiornik łączy się pompą za pomocą gwintowanego króćca znajdującego się w jego dolnej części. Przy doborze wielkości zbiornika należy wziąć pod uwagę że dostępna ilość wody między wyłączeniem pompy a jej ponownym włączeniem to około 1/3 jego pojemności. Parametr ten związany jest z tym że w zbiorniku znajduje sie tzw. poduszka powietrzna która powoduje że zbiornik nie jest napełniany wodą w całej swojej objętości a dodatkowo pompa włącza się przy określonym na wyłączniku ciśnieniu co z kolei powoduje że woda ze zbiornika nie jest wypuszczona do zera.
EKSPLOATACJA
W zbiorniku zastosowano elastyczną przeponę, która rozdziela przestrzeń w zbiorniku na dwie części. W przeponie magazynowana jest woda a między przeponą a ściankami zbiornika wtłoczone jest powietrze pod cisnieniem. Zbiorniki powinny być napełnione powietrzem do ciśnienia 1,7 bar dla zbiorników od 8 do 100L oraz 2,5 bar dla zbiorników od 150 do 500L. Dla zapewnienia prawidłowej pracy zestawu hydroforowego ciśnienie to należy raz na pół roku kontrolować za pomocą manometru i w razie konieczności uzupełnić. Można to zrobić za pomocą zwykłej pompki samochodowej lub sprężarki.
UWAGA!
Zbiorniki o pojemności 100,150,200,300,500L zarówno poziome jak i pionowe są wyposażone w dodatkowy otwór technologiczny. Można go wykorzystać do zamontowania manometru, który będzie mierzył ciśnienie cieczy w zbiorniku. Otwór ten znajduje się po przeciwnej stronie otworu wlotowego. Przed napełnieniem zbiornika wodą należy otwór ten zaślepić odpowiednim korkiem, ewentualnie wkręcić manometr.
WYMIARY ZBIORNIKÓW POZIOMYCH AQUASYSTEM [mm]
| POJEMNOŚĆ ZBIORNIKA[LITRY] | WYSOKOŚĆ H | DŁUGOŚĆ L | SZEROKOŚĆ D | ŚREDNICA KRÓĆCA ø[cale] |
| 24 | 300 | 490 | 280 | 1'' |
| 35 | 370 | 450 | 365 | 1'' |
| 50 | 380 | 570 | 365 | 1" |
| 80 | 430 | 720 | 410 | 1'' |
| 100 | 520 | 685 | 495 | 1'' |
| 150 | 585 | 820 | 550 | 1'' |
| 200 | 630 | 920 | 600 | 1'' |

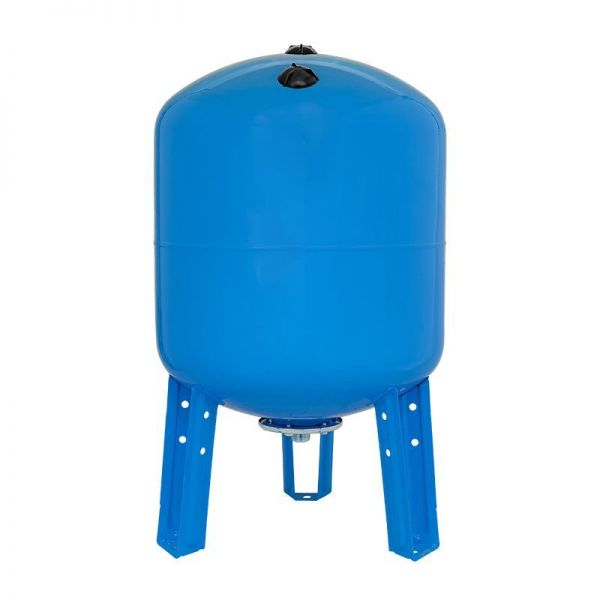

WYMIARY ZBIORNIKÓW PIONOWYCH AQUASYSTEM [mm]
| POJEMNOŚĆ ZBIORNIKA [LITRY] | WYSOKOŚĆ H | SZEROKOŚĆ D | ŚREDNICA KRÓĆCA ø[cale] |
| 50 | 660 | 365 | 1'' |
| 80 | 840 | 410 | 1'' |
| 100 | 850 | 495 | 1'' |
| 150 | 975 | 550 | 1'' |
| 200 | 1085 | 600 | 1¼ |
| 300 | 1240 | 650 | 1¼ |
| 500 | 1490 | 750 | 1¼ |
UWAGA!
Podane wymiary zbiorników są przybliżone i mogą ulec zmianie
