ZASTOSOWANIE:
Zbiorniki ciśnieniowe w połączeniu z pompami hydroforowymi lub głębinowymi tworzą zestawy hydroforowe służące do zasilania w wodę domów jednorodzinnych i domków letniskowych, gospodarstw rolnych i ogrodniczych. Zastosowanie zbiorników ciśnieniowych powoduje stabilizację ciśnienia wody oraz zwiększenie czynnej objętości instalacji wodociągowej. W efekcie rośnie żywotność całej instalacji wodociągowej w tym przede wszystkim pomp. W przypadku zbiorników poziomych pompy hydroforowe i osprzęt mogą być instalowane bezpośrednio na zbiorniku.
ZASTOSOWANIE:

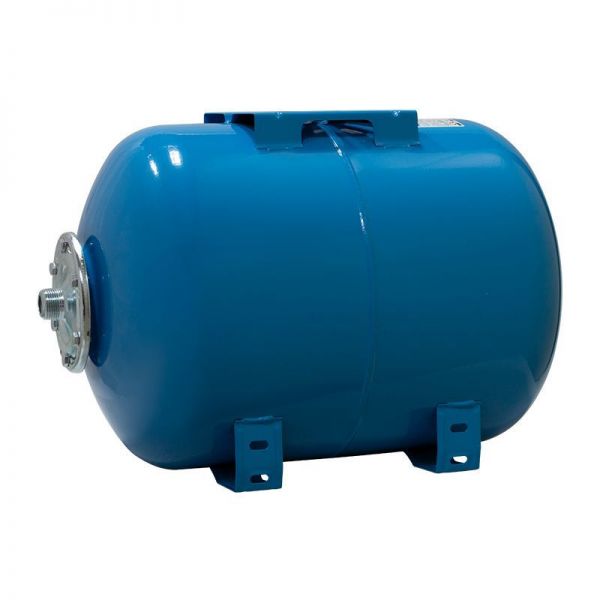

Zbiornik przeponowy poziomy 200 l. do zimnej wody pozwala na wykorzystanie go wszędzie tam gdzie jest mniej powierzchni. Zbiornik łączy się pompą za pomocą gwintowanego króćca znajdującego się w jego dolnej części. Przy doborze wielkości zbiornika należy wziąć pod uwagę że dostępna ilość wody między wyłączeniem pompy a jej ponownym włączeniem to około 1/3 jego pojemności. Parametr ten związany jest z tym że w zbiorniku znajduje sie tzw. poduszka powietrzna która powoduje że zbiornik nie jest napełniany wodą w całej swojej objętości a dodatkowo pompa włącza się przy określonym na wyłączniku ciśnieniu co z kolei powoduje że woda ze zbiornika nie jest wypuszczona do zera.
EKSPLOATACJA
W zbiorniku zastosowano elastyczną przeponę, która rozdziela przestrzeń w zbiorniku na dwie części. W przeponie magazynowana jest woda a między przeponą a ściankami zbiornika wtłoczone jest powietrze pod cisnieniem. Zbiorniki powinny być napełnione powietrzem do ciśnienia 1,7 bar dla zbiorników od 8 do 100L oraz 2,5 bar dla zbiorników od 150 do 500L. Dla zapewnienia prawidłowej pracy zestawu hydroforowego ciśnienie to należy raz na pół roku kontrolować za pomocą manometru i w razie konieczności uzupełnić. Można to zrobić za pomocą zwykłej pompki samochodowej lub sprężarki.
UWAGA!
Zbiorniki o pojemności 100,150,200,300,500L zarówno poziome jak i pionowe są wyposażone w dodatkowy otwór technologiczny. Można go wykorzystać do zamontowania manometru, który będzie mierzył ciśnienie cieczy w zbiorniku. Otwór ten znajduje się po przeciwnej stronie otworu wlotowego. Przed napełnieniem zbiornika wodą należy otwór ten zaślepić odpowiednim korkiem, ewentualnie wkręcić manometr.
WYMIARY ZBIORNIKÓW POZIOMYCH AQUASYSTEM [mm]
| POJEMNOŚĆ ZBIORNIKA[LITRY] | WYSOKOŚĆ H | DŁUGOŚĆ L | SZEROKOŚĆ D | ŚREDNICA KRÓĆCA ø[cale] |
| 24 | 300 | 490 | 280 | 1'' |
| 35 | 370 | 450 | 365 | 1'' |
| 50 | 380 | 570 | 365 | 1" |
| 80 | 430 | 720 | 410 | 1'' |
| 100 | 520 | 685 | 495 | 1'' |
| 150 | 585 | 820 | 550 | 1'' |
| 200 | 630 | 920 | 600 | 1'' |
WYMIARY ZBIORNIKÓW PIONOWYCH AQUASYSTEM [mm]
| POJEMNOŚĆ ZBIORNIKA [LITRY] | WYSOKOŚĆ H | SZEROKOŚĆ D | ŚREDNICA KRÓĆCA ø[cale] |
| 50 | 660 | 365 | 1'' |
| 80 | 840 | 410 | 1'' |
| 100 | 850 | 495 | 1'' |
| 150 | 975 | 550 | 1'' |
| 200 | 1085 | 600 | 1¼ |
| 300 | 1240 | 650 | 1¼ |
| 500 | 1490 | 750 | 1¼ |
UWAGA!
Podane wymiary zbiorników są przybliżone i mogą ulec zmianie
