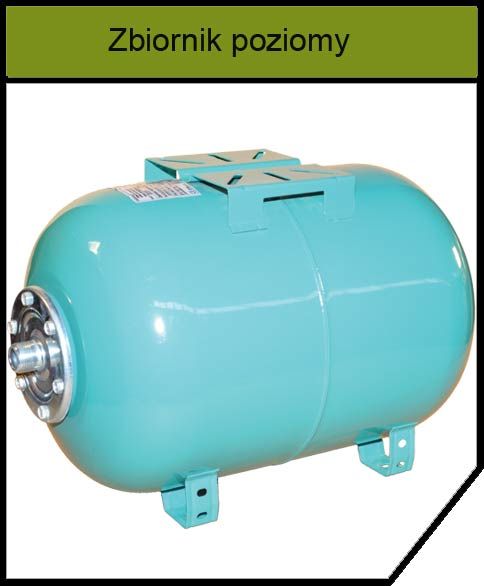

ZBIORNIK HYDROFOROWY 150L PRZEPONOWY POZIOMY AQUAS

Zbiorniki hydroforowe przeponowe

ZASTOSOWANIE:

Zbiorniki ciśnieniowe w połączeniu z pompami hydroforowymi lub głębinowymi tworzą zestawy hydroforowe służące do zasilania w wodę domów jednorodzinnych i domków letniskowych, gospodarstw rolnych i ogrodniczych. Zastosowanie zbiorników ciśnieniowych powoduje  stabilizację ciśnienia wody oraz zwiększenie czynnej objętości instalacji wodociągowej. W efekcie rośnie żywotność całej instalacji wodociągowej w tym przede wszystkim pomp. W przypadku zbiorników poziomych pompy hydroforowe i osprzęt mogą być instalowane bezpośrednio na zbiorniku.



EKSPLOATACJA

W zbiorniku zastosowano elastyczną przeponę, która rozdziela przestrzeń w zbiorniku na dwie części. W przeponie magazynowana jest woda a między przeponą a ściankami zbiornika wtłoczone jest powietrze pod cisnieniem. Zbiorniki powinny być napełnione powietrzem do ciśnienia 1,7 bar dla zbiorników od 8 do 100L oraz 2,5 bar dla zbiorników od 150 do 500L. Dla zapewnienia prawidłowej pracy zestawu hydroforowego ciśnienie to należy raz na pół roku kontrolować za pomocą manometru i w razie konieczności uzupełnić. Można to zrobić za pomocą zwykłej pompki samochodowej lub sprężarki.



UWAGA!

Zbiorniki o pojemności 100,150,200,300,500L zarówno poziome jak i pionowe są wyposażone  w dodatkowy otwór technologiczny. Można go wykorzystać do zamontowania manometru, który będzie mierzył ciśnienie cieczy w zbiorniku. Otwór ten znajduje się po przeciwnej stronie otworu wlotowego. Przed napełnieniem zbiornika wodą należy otwór ten zaślepić odpowiednim korkiem, ewentualnie wkręcić manometr.



WYMIARY ZBIORNIKÓW POZIOMYCH AQUASYSTEM [mm]

POJEMNOŚĆ ZBIORNIKA[LITRY]	WYSOKOŚĆ  H	DŁUGOŚĆ  L	SZEROKOŚĆ D	ŚREDNICA KRÓĆCA ø[cale]
24	300	490	280	1''
35	370	450	365	1''
50	380	570	365	1"
80	430	720	410	1''
100	520	685	495	1''
150	585	820	550	1''
200	630	920	600	1''





WYMIARY ZBIORNIKÓW PIONOWYCH AQUASYSTEM [mm]

POJEMNOŚĆ ZBIORNIKA [LITRY]	WYSOKOŚĆ H	SZEROKOŚĆ D	ŚREDNICA KRÓĆCA ø[cale]
50	660	365	1''
80	840	410	1''
100	850	495	1''
150	975	550	1''
200	1085	600	1¼
300	1240	650	1¼
500	1490	750	1¼



UWAGA!

Podane wymiary zbiorników są przybliżone i mogą ulec zmianie
