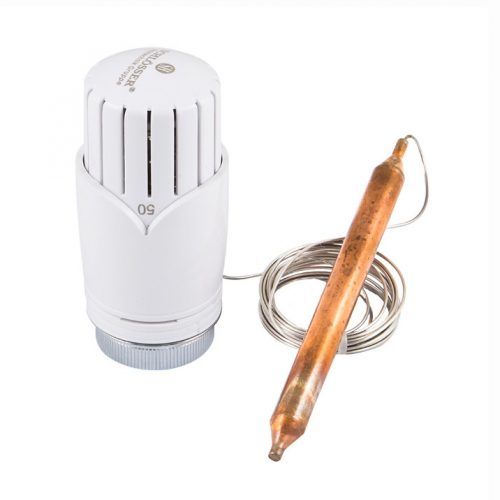

Czujnik cieczowy 4 przy wzroście temperatury powietrza lub wody poprzez kapilarę "5" i siłownik
mieszkowy "3" przesuwa popychacz 7 który poprzez specjalny trzpień działa na grzybek zaworu
termostatycznego powodując zmniejszenie przepływu czynnika grzewczego przez grzejnik,
a w konsekwencji obniżenie temperatury przepływającego czynnika. Proces odwrotny zachodzi przy spadku
temperatury powodując zwiększenie przepływu czynnika grzewczego przez zawór termostatyczny, a tym
samym wzrost temperatury powietrza lub wody. Pokrętło regulacyjne posiada nadrukowaną skalę nastaw
na podstawie której użytkownik ustawia żądaną temperaturę. Poszczególne numery nastaw określają
orientacyjną temperaturę nastawy, ponieważ na faktyczną temperaturę oddziałującą na czujnik cieczowy
ma znaczący wpływ jego umiejscowienie i sposób zamocowania.
Zaleca się umieszczenie czujnika bezpośrednio:
- w strumieniu przepływającego powietrza
- mocowanie przylgowe do powierzchni rury za pomocą opasek
zaciskowych lub do zbiornika z przepływającym czynnikiem
grzewczym za pomocą rurkowej kieszeni znajdującej się na
zbiorniku
- bezpośrednio zanurzonym w wodzie uszczelnianym
za pomocą dławika
